배전함

Henan GNEE Electric Co., Ltd.는 중국에서 가장 신뢰할 수 있는 배전함 제조업체 및 공급업체 중 하나입니다. 중국산 맞춤형 배전함을 구입하려는 경우 당사 공장에서 견적을 받으십시오. 좋은 품질의 제품과 합리적인 가격을 만나보실 수 있습니다.



배전함이란 무엇입니까?

안배전함모든 전기 시스템의 핵심입니다. 이는 주 공급 장치로부터 전원을 받아 회로 차단기 또는 퓨즈로 각각 보호되는 여러 보조 회로(-)로 나눕니다. 한 번에 모든 곳으로 전기를 보내는 대신 분배 상자가 흐름을 제어하고 구성하여 전력 시스템을 안전하고 효율적이며 관리하기 쉽게 만듭니다.



a라고 불리는 것을 들을 수도 있습니다.배전반(DB), 패널 보드, 차단기 패널, 전기 패널, 또는PDU(전력 분배 장치). 지역과 용도에 따라 이름은 바뀌지만 핵심 기능은 동일하게 유지됩니다. 필요한 곳에 전력을 안전하게 분배하는 것입니다.



배전함 내부에서 들어오는 전력은 주 케이블을 통해 들어가 버스바에 연결된 다음 개별 회로 차단기를 통해 조명, 전원 콘센트, HVAC 시스템 및 가전제품과 같은 보조 회로로 배분됩니다. 각 회로는 독립적으로 제어 및 보호될 수 있으므로 한 회로의 오류가 전체 시스템에 영향을 미치지 않습니다.



배전함은 어떻게 작동하나요?

배전함은 전기의 교통 컨트롤러처럼 작동합니다. 주 공급선에서 전력을 공급받아 별도의 회로를 통해 다른 영역이나 장치로 보냅니다.



다음은 간단한{0}}단계별-분석입니다.

1. 전원이 상자에 들어갑니다.- 전기는 주 공급 케이블에서 주 스위치나 차단기를 통해 배전함으로 흐릅니다.
2. 전원이 여러 회로로 분할됩니다.- 버스바는 특정 영역(주방, 작업장, 기계 라인 등)으로 연결되는 개별 회로 차단기에 전기를 분배합니다.
3. 보호 장치가 흐름을 모니터링합니다.- 회로 차단기(MCB), RCD 및 SPD는 각 회로를 지속적으로 모니터링합니다. 과부하, 단락 또는 누출이 감지되면 자동으로 해당 회로의 전원을 차단합니다.
4. 전기는 최종 장치에 도달합니다.- 안전하고 규제된 전력은 전용 배선을 통해 각 차단기에서 조명, 콘센트, 모터 및 가전제품으로 흐릅니다.
5. 로드 밸런싱- 배전함은 단일 회로가 정격 용량을 초과하지 않도록 하여 과열 및 화재 위험을 방지합니다.



이러한 체계적인 접근 방식은 하나의 회로에 문제가 있을 경우 해당 회로만 트립하고 - 건물의 나머지 부분은 계속해서 정상적으로 작동한다는 것을 의미합니다. 이러한 절연 기능은 배전함의 가장 중요한 안전 기능 중 하나입니다.



배전함의 주요 구성 요소

모든 배전함 내부에는 전기 시스템을 관리, 제어 및 보호하는 중요한 구성 요소 세트가 있습니다. 이러한 구성 요소를 이해하면 프로젝트에 적합한 구성을 지정하는 데 도움이 됩니다.



선택적 추가 기능으로는{0}}디지털 에너지 모니터링 시스템, 타이머 모듈, 초인종 변압기, 스마트 배전함용 원격{1}제어 기능 등이 있습니다.



배전함의 종류

모든 배전함이 동일한 것은 아닙니다. 다양한 건물과 용도에는 다양한 유형이 필요합니다. 귀하의 요구 사항에 가장 적합한 배포 상자를 식별하는 데 도움이 되는 포괄적인 비교는 다음과 같습니다.

유형	일반적인 응용	주요 특징	IP 등급	재료
메인 차단기 패널	건물 내 1차 배전	완전 차단을 위한 메인 차단기 포함	IP40	플라스틱/강철
하위 패널(하위-DB)	지역별 국부 회선 분포	메인 패널 용량 확장	IP40	플라스틱/강철
메인 러그 패널	다운스트림/확장 배포	주 차단기 없음(업스트림 보호 사용)	IP40	강철
MCB 배포 상자	주거 및 상업 회로	모듈식 MCB-기반 보호	IP30~IP44	ABS / PC 플라스틱
전송 스위치 패널	백업 전원 통합	유틸리티와 발전기 간 전환	IP54	강철
산업용 배전함	공장, 플랜트, 중장비	대용량-, 견고한 빌드	IP54~IP66	강철

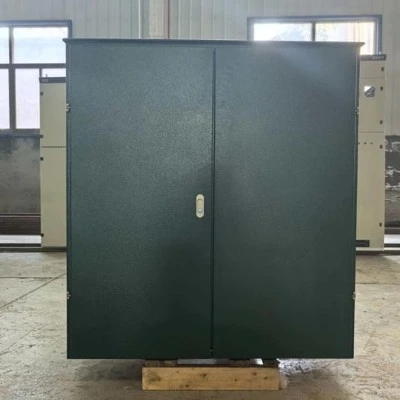

옥외 배전함	실외 및 비바람에 견디는 설치	물과 먼지로부터 밀봉됨	IP65~IP66	강철/섬유유리
스마트 배전함	데이터 센터, 스마트 빌딩	IoT 모니터링, 원격 제어, 알림	IP54	강철



배전함 애플리케이션

배전함은 소규모 주택부터 대규모 산업 단지까지 광범위한 환경-에서 사용됩니다. 가장 일반적인 응용 프로그램은 다음과 같습니다.

배전함 사양



올바른 배전함 크기를 선택하는 것은 안전과 미래 보장을 위해 매우 중요합니다.- 너무 작으면 전선이 과열되고 유지 관리가 어려워집니다. 너무 크면 예산과 공간이 낭비됩니다.



일반적인 사양에 대한 참조 가이드는 다음과 같습니다.

사양	사용 가능한 옵션	메모
경로 수(회로)	4, 6, 8, 12, 18, 24, 36	향후 확장을 위해 항상 20~30%의 여유 용량을 확보하십시오.
전압	230V 단상-/400V 3상-	지역 공급 및 부하 요구 사항에 부합
IP 등급	IP30–IP44(실내) / IP54–IP66(실외)	IP65는 옥외 비바람에 견디는 상자의 표준입니다.
인클로저 재질	ABS 플라스틱, PC 플라스틱, 분체{0}}코팅 강철, 스테인리스 스틸	주거용 플라스틱; 상업/공업용 철강
보호 장치	MCB / RCCB / RCBO / SPD(구성 가능)	서지 위험이 있는 경우 SPD 권장
설치	표면-장착형 / 매립형-장착형 / 독립형{2}}스탠딩형	미적인 측면을 고려하여 매립형-장착; 산업용 표면
부스바 등급	63A, 80A, 100A, 125A, 160A, 250A	총 연결 부하를 기준으로 선택
인증	CE, UL, IEC 61439, RoHS	현지 시장 요구 사항 준수 보장



용도별 표준 배전함 크기

• 소형 주택/아파트:4-방향에서 8방향, 단상, IP30~IP40, 플라스틱 인클로저
• 중형 주택/사무실:8-방향에서 12방향, 단상 또는 3상, IP40, 플라스틱 또는 강철
• 대형 주택/상업용:12-방향 ~ 18방향, 3상, IP40–IP54, 강철 인클로저
• 산업 시설:18-방향 ~ 36방향+, 3상, IP54–IP66, 강철/스테인리스강
• 옥외 설치:4-방향 ~ 24방향, 3상, IP65–IP66, 강철 또는 유리섬유

배전함 사용의 이점

고품질 배전함은 안전, 효율성 및 마음의 평화에 대한 투자입니다. 주요 이점은 다음과 같습니다.

배전함 설치 및 유지관리 팁

배전함을 수십 년 동안 안전하게 작동하려면 올바른 설치와 정기적인 유지 관리가 필수적입니다. 당신이 알아야 할 사항은 다음과 같습니다.



전문적인 설치

• 항상 고용하세요자격증을 갖춘 전기 기술자설치용. 잘못 설정하면 단락, 과열 또는 화재가 발생할 수 있습니다.
• 주거용 설치의 경우 일반적으로 바닥에서 1.5~1.8m 떨어진 접근 가능한 높이(-)에 상자가 장착되어 있는지 확인하세요.
• 환기 및 비상 접근을 위해 상자 주변에 적절한 여유 공간을 두십시오. - 근처에 물건을 보관하지 마십시오.
• 배선이 느슨해지거나 아크가 발생하는 것을 방지하기 위해 모든 연결의 토크가 적절한지 확인하십시오.



주요 설치 단계

• 인클로저를 벽에 안전하게 장착합니다(설계에 따라 표면 또는 매립형{0}}장착).
• 지정된 케이블 진입점을 통해 주 공급 케이블을 가져옵니다.
• 버스바를 설치하고 주 수신 전원을 연결합니다.
• 회로 차단기, RCD 및 SPD를 DIN 레일에 장착합니다.
• 적절한 크기의 도체를 사용하여 나가는 회로를 각 차단기에 연결합니다.
• 중성선과 접지선을 연결합니다. 모든 종단이 안전한지 확인하십시오.
• 전원을 공급하기 전에 각 회로의 연속성, 극성 및 절연 저항을 테스트하십시오.
• 향후 식별 및 유지 관리를 위해 모든 회로에 명확하게 라벨을 붙입니다.



유지보수 체크리스트

• 열 손상, 부식 또는 느슨한 연결의 징후가 있는지 6~12개월마다 상자를 검사하십시오.
• 차단기가 트립되고 올바르게 재설정되었는지 확인하세요. - 정상 작동 중에 만졌을 때 따뜻함이 느껴지는 것은 교체하세요.
• 내장된 테스트 버튼을 사용하여 매월 RCD를 테스트하여 누출 방지 기능이 작동하는지 확인하세요.
• 먼지와 습기로부터 충전부를 보호하기 위해 검사 또는 유지보수 중을 제외하고 외함 도어를 닫아 두십시오.
• 2~3년마다 전문 열화상 검사를 예약하여 핫스팟이 고장나기 전에 감지하십시오.
• 배선이 수정될 때마다 회로 라벨을 업데이트합니다. - 라벨이 없는 패널은 문제 해결 중에 안전 위험을 초래합니다.



FAQ

올바른 배전함 크기를 어떻게 선택합니까?

올바른 배전함 크기를 선택하려면 필요한 회로 수를 계산하고 향후 확장을 위해 20~30%를 허용하십시오. 일반적인 크기는 4-way부터 24-way까지입니다. 또한 전압(230V 단상 또는 400V 3상), IP 등급(실내의 경우 IP30~IP44, 실외의 경우 IP54~IP66) 및 인클로저 재질(ABS, PC 플라스틱 또는 금속)도 고려하세요.



분전함과 분전반의 차이점은 무엇입니까?

용어는 종종 같은 의미로 사용됩니다. "배전함" 또는 "DB 상자"는 IEC 시장(유럽, 아시아)에서 일반적으로 사용되는 반면, "배전반" 또는 "분전반"은 북미에서 더 일반적입니다. 둘 다 분기 회로에 전력을 분배하는 동일한 구성 요소를 나타냅니다.



실외 배전함에는 어떤 IP 등급이 필요합니까?

실외 배전함의 경우 IP54~IP66의 IP 등급이 권장됩니다. IP65는 먼지 유입 및 물 분사로부터 보호하므로 실외 설치에 가장 일반적으로 선택됩니다. 물에 직접 노출되는 열악한 환경의 경우 IP66은 향상된 보호 기능을 제공합니다.



배전함에는 언제 RCCB/RCBO 및 SPD가 필요합니까?

RCCB 또는 RCBO는 누수 방지 기능을 제공하며 습기에 노출되는 장소(욕실, 주방, 옥외)의 안전을 위해 필수적입니다. SPD(서지 보호 장치)는 서지 위험이 있는 - 번개가 치기 쉬운- 지역, 불안정한 그리드 또는 컴퓨터 및 스마트 홈 시스템과 같은 민감한 전자 장비가 설치된 곳이면 어디든 권장됩니다.
