11kv 변압기

11kV 전력선은 무엇입니까?

11kV 변압기는 일반적으로 주거 지역의 배전용으로 사용됩니다. 가정과 기업에 공급하기 위해 더 높은 전압 수준을 11,000V로 낮춥니다.



11kV 전력선은 최종 사용자에게 도달하기 전에 변전소에서 소형 변압기로 전기를 분배하는 데 사용되는 중간 전압 송전선입니다. 산업, 상업, 농촌 배전망에서 흔히 볼 수 있으며, 열악한 조건에서도 안정적으로 작동할 수 있는 튼튼한-구조를 갖추고 있습니다.

HENAN GNEE ELECTRIC CO., LTD.의 다양한 유형의 11kv 변압기

1.11kv 400KVA 삼상 주상 배전 변압기

이 400KVA 변압기는 베트남에 납품되었습니다. 변압기의 정격 전력은 400KVA입니다. 변압기의 1차 전압은 11KV이고 2차 전압은 0.415KV이다. 건식변압기와 달리 광유를 냉각재로 사용하는 액체유전체변압기입니다.

기술 사양

400 KVA 변압기 사양 및 데이터 시트

배달 대상	베트남
모델	S11-400 KVA-11/0.415KV
유형	오일 침지 변압기
기준	IEC60076
정격 출력	400KVA
빈도	50Hz
단계	삼
냉각방식	오난
1차 전압	11KV
2차 전압	0.415KV
권선 재료	구리
벡터 그룹	Dyn11
임피던스	5%
탭 체인저	NLTC
태핑 범위	±2*2.5%
부하 손실 없음	0.57W
부하 손실 시	4.3KW
부속품	표준 구성
비고	N/A



변압기 탱크에는 두 가지 일반적인 유형이 있습니다.

1. 배럴형 탱크: 일반적으로 중소형 변압기에 사용됩니다-

2. 벨형 탱크: 대형 변압기용.

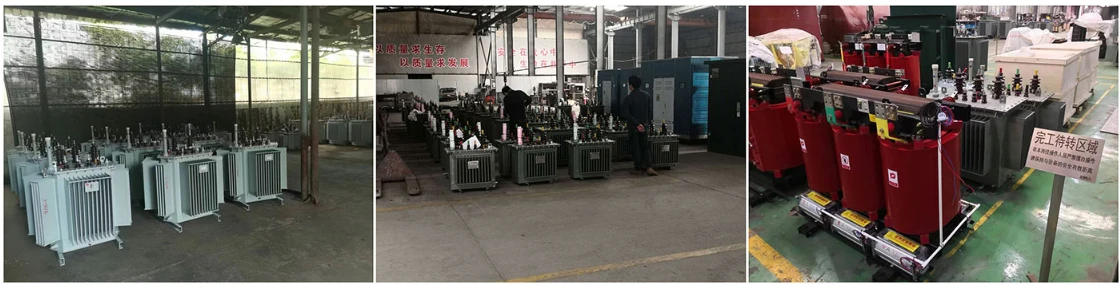

완성된 400 KVA 11/0.4KV 변압기

2.11KV 0.433 Kv 315 Kva 배전 변압기

허난 GNEE ELECTRIC CO., LTD. 높은 에너지 효율과 갑작스러운 단락에 대한 저항력이 뛰어난 11 0.433 kv 315 kva 배전 변압기를 만드는 것을 목표로 합니다.



한편, HENAN GNEE ELECTRIC CO., LTD. 설계 측면에서 경쟁 우위를 유지할 뿐만 아니라 11 0.433 kv 315 kva 배전 변압기를 제조하기 위한 지출 사용을 극대화할 것입니다.



회사는 11 0.433 kv 315 kva 배전 변압기를 생산하는 각 절차가 원활하도록 보장하기 위해 ISO 9001 품질 관리 시스템의 요구 사항을 엄격히 준수합니다.



더 나은 에너지 절약 효과를 달성하기 위해 HENAN GNEE ELECTRIC CO., LTD. S13 11 0.433 kv 315 kva 배전 변압기를 기반으로 심층적인 연구 개발과 혁신을 수행해 왔습니다. 허난 GNEE ELECTRIC CO., LTD. 변압기 코어 및 코일 구조의 설계를 최적화하기 위해 새로운 재료, 새로운 프로세스 및 독립적인 혁신적인 기술 수단을 채택했습니다. 이러한 개선으로 S20 11 0.433 kv 315 kva 배전 변압기는 무부하 손실, 부하 손실 및 소음 수준을 줄이는 데 탁월합니다.



구체적으로 S20 11 0.433 kv 315 kva 배전 변압기와 S13 11 0.433 kv 315 kva 배전 변압기의 차이는 주로 에너지 소비에 반영됩니다. S20 11 0.433 kv 315 kva 배전 변압기는 S13 11 0.433 kv 315 kva 배전 변압기보다 무부하 손실 및 부하 손실이 10% 더 낮습니다. S20 11 0.433 kv 315 kva 배전 변압기라도 재료비가 더 높기 때문에 에너지 소비에 대한 뛰어난 예산을 달성할 수 있습니다.



300kva 11 0.433 kv 315kva 배전 변압기 315kva 기술 데이터:



정격 용량:	315kVA;
방법:	S20-M-315 또는 이에 따라 다름;
기본 전압:	11kV;
2차 전압:	0.433kV;
로딩 손실 없음:	305 W ± 15%;
로딩 손실:	3065 W ± 15%;
벡터 그룹:	Dyn5;Dyn11; Yyn0;
태핑 방법:	OFFLCT;
태핑 범위:	± 5.0%; ± 2.5%;
단계 번호:	삼상.



1. 철심	자기전도도가 높은 규소강판 입자배향성 : 코어형 규소강판. 완전 경사 조인트 선택적 제품 핵심. 철심기둥은 다단식 국가단면이며, 철등과 철봉은 동등한 섹션.
2.권선	시스템은 타일 오일 채널, 비-침수 페인트 공정, 벨트 조임 연습 타이를 사용합니다. 권선은 동심 선 다이어그램입니다. 고전압 권선은 탭의 전압 요구 사항에 연결되어야 합니다. 상자에 장착된 탭 스위치로 연결됨 씌우다. 전원 공급이 차단된 후 10kV 및 20kV 전압을 전송할 수 있으며 탭 전압을 변경할 수 있습니다.
3. 안전 보호 장치	압력 방출 판독 기능을 갖춘 30-2000kVA 변압기; 사용자 번호에 따라 경보 및 점프 단자가 있는 가스 릴레이를 설치할 수 있습니다.
4. 오일 온도 측정 장치	유리 온도계의 튜브 시트는 탱크 상단에 설치되고 120+-10mm는 탱크에 정지됩니다. 실외 신호 온도계를 갖춘 1000-2000kVA 변압기



3.11kv 무-부하 전압 조정 변압기

S11 시리즈 6kv-11kv 무부하 전압 조정 변압기에 대한 기술 매개변수
정격 용량 Y(KVA	전압 조합			연결 그룹 상징	아니요- 짐 손실 (W)	두꺼비 손실 (W)	임피던스 전압(%)	로드 없음- 현재의 (%)	폭*폭*높이(mm	계량기 호리존타 1 * 수직 (mm)	활성 부품 체중(kg *오일 중량 (kg)	토타 달다 (kg)
	높은 볼타그 e (KV	태핑 범위 높은 전압	낮은 볼타그 e (KV)
30	6 6.3 10 10.5 11	±5% ±2x2.5%	0.4	Dyn11 Yzn11 Yyn0	100	630/600	4	2.8	980*735*1145	400*400	178*78	355
50					130	910/870		2.5	1017*758*1205	450*400	240*92	415
63					150	1090/1040		2.4	1035*785*1285	450*400	285*105	505
80					180	1310/1250		2.2	1065*800*1290	450*400	330*110	540
100					200	1580/1500		2.1	1072*820*1305	450*400	345*116	590
125					240	1890/1800		2	1155*1105*131	450*400	415*135	705
160					280	2310/2200		1.9	1235*850*1535	550*550	485*135	835
200					340	2730/2600		1.8	1282*860*1557	550*550	582*168	965
250					400	3200/3050		1.7	1310*940*1605	550*550	695*210	1135
315					480	3830/3650		1.6	1465*1120*191	660*650	855*255	1520
400					570	4520/4300		1.5	1440*1165*172	660*650	950*295	1590
500					680	5410/5150		1.4	1510*1250*184	660*650	1150*320	1905
630					810	6200	4.5	1.3	1650*1140*192	660*650	1500*435	2015
800					980	7500		1.2	2125*1175*231	820*820	1910*760	3510
1000					1150	10300		1.1	2150*1380*257	820*820	2125*880	3850
1250					1360	12000		1	2355*1485*257	820*820	2605*960	4610
1600					1640	14500		0.9	2335*1750*263	820*820	3125*1150	5420
2000					1940	18300	5	0.4	1940*1400*170	820*820	2420*780	4200
2500					2290	21200		0.4	2050*1480*180	820*820	2560*780	4680
참고: 매개변수는 참조용일 뿐입니다. 변경 사항이 공장 기술 데이터를 따라야 하는 경우입니다.



4.S11 시리즈 11kv 저-손실 및 비-흥미 조정 전력 변압기

S11 시리즈 10kv 저-손실 및 비흥미적- 조정 전력 변압기의 기술 데이터
정격용량(kva)	결합된 전압			벡터-그룹	부하 손실 없음-	75도 부하 손실	부하 전류 없음-	단락-회로 임피던스
	HV(kV)	태핑 범위	LV(kV)
30	6 6.3 10 10.5 11 또는 다른 사람	±5％±2×2.5％	0.4 또는 다른 사람	Dyn11 Yyn0 또는 다른 사람	100	630/600	0.80	4.0
50					130	910/870	0.75
63					150	1090/1040	0.75
80					180	1310/1250	0.70
100					200	1580/1500	0.65
125					240	1890/1800	0.65
160					280	2310/2200	0.60
200					340	2730/2600	0.50
250					400	3200/3050	0.50
315					480	3830/3650	0.45
400					570	4520/4300	0.45
500					680	5410/5150	0.40
630					810	6200	0.40	4.5
800					980	7500	0.35
1000					1150	10300	0.35
1250					1360	12000	0.30
1600					1640	145000	0.30
