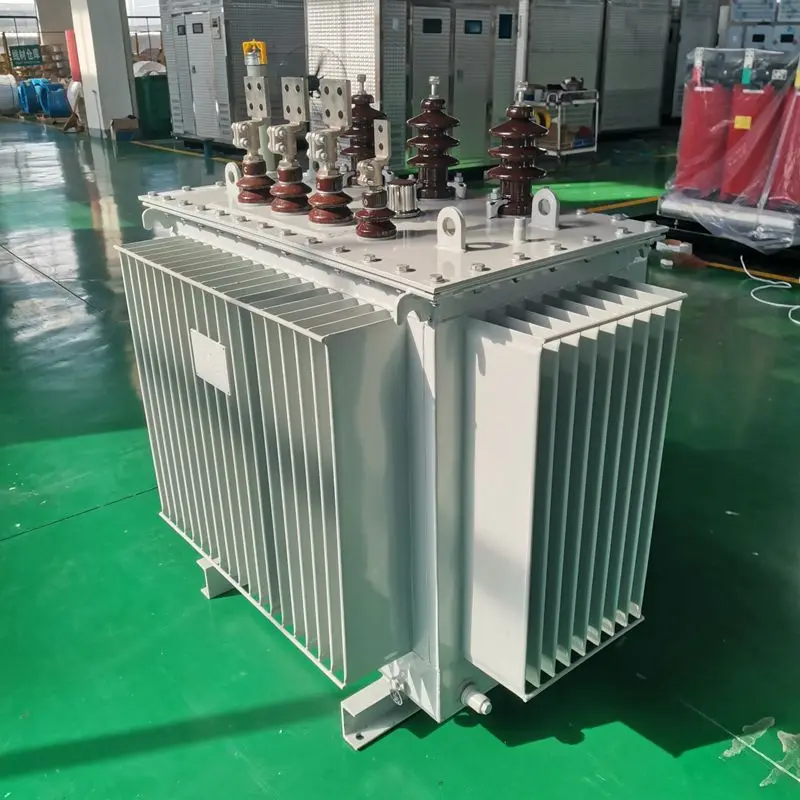

오일 침지 변압기

오일 충전 변압기라고도 알려진 오일 침지 변압기는 오일을 절연 및 냉각 매체로 사용합니다. 침지 변압기는 합리적인 구조, 우수한 성능, 경제성 및 저소음이라는 특성을 가지고 있습니다.

문의 보내기

채팅하기

질문이 있습니까? GNEE 영업 담당자는 지금 라이브 채팅을 할 수 있습니다

이메일 보내기 :sales@gneeelectric.com

전화 :+8615824687445

오일 침지 변압기는 일반적인 유형의 변압기입니다.전력 변압기. 절연유를 사용하여 변압기 내부 부품을 냉각 및 절연합니다.

유침 변압기는 2개 이상의 코일(1차 및 2차 권선)과 철심으로 구성됩니다. 이러한 코일과 코어는 냉각 및 절연 특성을 유지하기 위해 절연유에 담가져 있습니다.

절연유는 침지형 변압기에서 중요한 역할을 합니다. 이는 변압기의 내부 구성 요소를 효과적으로 냉각할 뿐만 아니라 아크 및 방전으로부터 절연 보호 기능도 제공합니다. 동시에 절연유는 우수한 전기 절연 성능과 안정성을 가지며 고온 환경에서 오랫동안 안정적으로 작동할 수 있습니다.

정격 용량(kvA)	전압(kV)	벡터 그룹	임피던스 전압(%)	무부하 손실(W)	부하 손실(W)	무부하 현재의 (%)	참고 치수(mm) LWH	총 무게 (킬로그램)
30	고전압 HV 6,6.3,6.6,10,10.5,11 ±2×2.5%, ±5% 저전압 LV 0.4	다인11 인0 Yzn11	4	100	630/600	1.5	690x510x920	275
50				130	910/870	1.3	730x510x960	340
63				150	1090/1040	1.2	750x550x1000	385
80				180	1310/1250	1.2	790x620x1020	450
100				200	1580/1500	1.1	790x700x1040	520
125				240	1890/1800	1.1	840x800x1070	625
160				280	2310/2200	1.0	1070x670x1130	695
200				340	2370/2600	1.0	1140x750x1140	795
250				400	3200/3050	0.9	1200x800x1190	955
315				480	3830/3650	0.9	1300x860x1210	1085
400				570	4520/4300	0.8	1380x900x1240	1290
500				680	5410/5100	0.8	1450x950x1300	1590
630		다인11 인0	4.5	810	6200	0.6	1500x970x1360	1850
800				980	7500	0.6	1660x1140x1400	2210
1000				1150	10300	0.6	1690x1190x1530	2570
1250				1360	12000	0.5	1760x1230x1600	3115
1600				1640	14500	0.5	1800x1250x1660	3520

삼상 오일 침지 변압기특징

철심은 무부하 손실이 낮고 고품질, 고성능, 높은 자기 전도성을 갖춘 실리콘 강판으로 만들어졌습니다.
고전압 권선은 레이어 구조를 채택합니다. 저전압 권선 500KVA 이하는 레이어형이고, 630kVA 이상 제품은 새로운 스파이럴형을 채용합니다. 높은 기계적 강도, 균형 잡힌 암페어 회전 분포, 강한 단락 저항.
운송 중 변위를 방지하기 위해 위치 결정 구조가 본체에 추가되었습니다. 동시에 모든 패스너에는 고정 너트가 장착되어 장기간 작동 중에 패스너가 느슨해지지 않도록 합니다.
본 제품은 완전밀폐형 구조입니다. 변압기 포장 시 진공 오일 충전 공정을 채택하여 변압기 내부의 수분을 완전히 제거하고, 변압기 오일을 외부 공기로부터 격리시키며, 오일의 노화를 방지하고, 변압기의 작동 신뢰성을 향상시킵니다. 이 제품에는 압력 릴리프 밸브, 신호 온도계, 가스 릴레이 등이 장착되어 변압기의 안전한 작동을 보장합니다.
골판지 오일탱크를 채택하였습니다. 이러한 종류의 오일 탱크는 가공이 간단하고 기계적 강도가 높으며 용접 효과가 좋고 누출이 없다는 장점이 있습니다. 그리고 오일의 유동성이 강하기 때문에 제품의 방열능력이 향상됩니다.
제품은 외관이 아름답고 부피가 작으며 바닥 면적이 작습니다. 유지보수가 필요 없는 이상적인 제품입니다.
