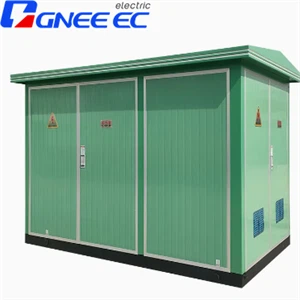

3000 Kva 패드 장착형 배전 변압기
3000kVA 패드 장착 변압기는 HV(고전압)와 LV(저전압) 섹션 사이에 단단한 장벽이 있습니다. 압력 방출 장치는 변압기 전면 캐빈 상단에 설치됩니다. 변압기의 내부 압력이 너무 높거나 비정상적으로 되면 이 장치가 자동으로 압력을 방출하여 변압기를 보호합니다. 고전압 측에서 변압기는 5-위치 탭 체인저, 4위치 부하 분리 스위치, 6개의 부하 분리 부싱 인서트, 6개의 HV 부싱 웰 및 3개의 엘보 어레스터가 장착되어 있습니다. 이쪽에는 퓨즈 보호기가 없습니다.
| 3 MVA 변압기 사양 | |||
| 단계 | 3상 | 표준 | CSA C227.4 및 CAN/CSA 802.1 표준 |
| 전력 정격 | 3MVA | 구성 | 데드 프런트/루프 피드 |
| 설치 | 패드 마운트 | 빈도 | 60Hz |
| 고전압 | 27600V | 탭 체인저 | 5-위치 |
| LV 전압 | 600V | 유체 용량 | 2450L/2390L |
| HV 빌 | 150kV | 총 중량 | 7200킬로그램 |
| 좌심실 BIL | 30kV | 부하 손실 없음 | 3500W |
| 벡터그룹 | YNYn0/Ynd1 | 부하 손실에 대하여 | 25000W |
| 냉각 방식 | 오난 | 임피던스 | 5.75% |
| 와인딩 소재 | 알류미늄 | 페인트 색상 | ANSI 70 회색 |
| 코어폼 | 3상 5-열/3-열 | 용량 @ 65도 온도 상승 | 3MVA |
3MVA 변압기의 주요 특징
규정 준수:이 3MVA 변압기는 CSA C227.4 표준을 준수하여 엄격한 산업 요구 사항을 충족합니다. 또한 99.37%의 뛰어난 에너지 효율 등급은 CAN/CSA802.1 표준과 일치하여 우수한 성능에 대한 의지를 보여줍니다.
전압 사양:산업용 변압기는 특정 요구 사항에 맞춰 3-상 27.6kV의 1차 전압을 자랑합니다. 2차 전압 구성은 3-상 600/347V로, 캐나다 온타리오에서만 배포하기 위해 맞춤화된 전압 레벨입니다.
다양한 탭 체인저:고전압 측에 5-위치 탭 체인저를 장착한 이 변압기는 고전압 설정을 조정할 수 있어 유연성을 제공합니다. 이러한 설정에는 28.95kV, 28.290kV, 27.6kV, 26.91kV, 26.22kV가 포함되어 다양한 운영 요구 사항에 대한 정확한 적응을 보장합니다.
안전 및 유틸리티 기능:이 3 MVA 변압기는 4-위치 부하 차단 스위치, 접점이 없는 3개의 게이지, 압력 방출 밸브, 오일 충전 및 언로딩 밸브로 설계되어 안전, 제어 및 운영 편의성을 강조합니다. 시스템 내에 보호 퓨즈가 없다는 점에 유의하는 것이 중요합니다.
