‌S11-35KV 오일-침수형 전력 변압기‌는 주로 고전압 전송 라인에 사용되는 고{3}}전압 전력 장비로, 고전압 전송 라인을 중저압 배전 시스템에 직접 연결합니다. 전력계통 운영 및 전력 전달을 위한 핵심 장비로, 전력 산업에 필수적인 장비‌

질문이 있으신가요? GNEE 영업 담당자와 실시간 채팅이 가능합니다.

이메일 보내기:-sales@gneeelectric.com

전화:+8615824687445

Henan GNEE Electric Co., Ltd.는 중국에서 s11-35kv 오일 침수형 전력 변압기의 가장 신뢰할 수 있는 제조업체 및 공급업체 중 하나입니다. 중국에서 만든 맞춤형 s11-35kv 오일 침수 전력 변압기를 구입하려는 경우 공장에서 견적을 받으십시오. 좋은 품질의 제품과 합리적인 가격을 만나보실 수 있습니다.



1. S11-35KV 유침형 전력 변압기의 제품 개요
35KV S11 시리즈 제품은 국제전기기술위원회(International Electrotechnical Commission) IEC60076과 중국 국가 표준 GB1094 "전력 변압기" 및 GB/T6451 "3상 오일-침수형 전력 변압기에 대한 기술 매개변수 및 요구 사항"을 준수합니다. S11-35KV 오일-침수 전력 변압기의 부하 전압 조정 범위는 35±2*2.5%KV, 38.5±2*2.5%KV, 35±3*2.5%KV, 38.5±3*2.5%KV입니다. 출력 전압의 안정성을 보장하기 위해 한쪽에 있는 부하시 전압 조절 스위치를 사용하여 전압 조절 범위 내에서 전압을 수동, 전기 또는 자동으로 조정할 수 있습니다. 6300KVA 이상의 35KV 변압기는 접힌 판형 오일 탱크를 채택하여 오일 탱크의 기계적 강도를 크게 향상시키고 용접을 줄이며 변압기의 외관 품질을 향상시킵니다. 본 제품은 운영상의 경제적 이점이 좋은 업그레이드 제품입니다.

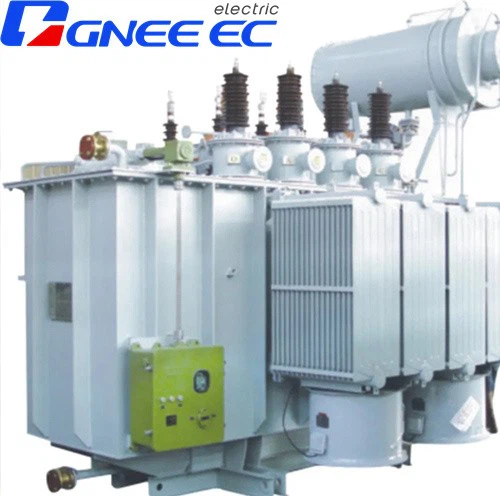

S11 transformer 42 S11-35KV oil immersed power transformer

2. S11-35KV 유침형 전력 변압기의 제품 구조
S11-35KV 오일-침수형 전력 변압기는 자속 방향을 개선하고 조인트에서 철심의 국부적 자속 포화 현상을 제거하고 철심의 무부하 손실과 무부하 전류를 줄이고 변압기 소음을 줄이기 위해 완전-경사 스텝 조인트를 채택합니다.

S11-35KV 오일 침지형 전력 변압기
정격 전압:

35KV
정격 용량: 일반적인 용량은 630kVA, 800kVA, 1000kVA, 1250kVA, 1600kVA, 2000kVA, 2500kVA, 3150kVA, 4000kVA, 5000kVA, 6300kVA, 8000kVA, 10000kVA 및 12500kVA입니다.
연결 그룹: Dyn11
전압 조정 모드 온-부하 전압 조정, 전압 조정 범위는 35±22.5%kV 또는 38.5±22.5%kV입니다.
절연 등급: 클래스 A
절연 수준: LI200AC85/AC5
단계 수 3상-
빈도: 50Hz
전압 조절 위치: 고전압 측
전압 조절 모드: 여자 전압 조정 없음

S11-35KV 오일-침수형 전력 변압기의 철심은 풀 플레이트 구조를 채택합니다. 단락 저항을 높이기 위해-압력 플레이트 주위에 여러 개의 압력 못이 분포되어 있습니다. 상부와 하부의 고저압 클램프는 지지빔으로 연결되어 철심 전체를 만듭니다. 또한, 코어기둥의 표면에 규소강판용 특수 엔드글루를 코팅하여 규소강판을 서로 접착시키고, 경화 후 철심이 하나가 됩니다. 차체 하부와 오일 탱크 벽 사이에 고강도 전기적층 목재 지지대를 사용하여 차체 하부의 위치를 ​​안전하고 안정적으로 만듭니다.

 S11-35KV oil immersed power transformer S11-35KV oil immersed power transformer
