섬유 유리로 덮인 구리선

지휘자 : 구리;
모양 : 둥근 및 평평한;
직경 : 라운드 : 2.0 ~ 7.0mm 범위로 12-1 AWG 또는 14-1 SWG로 변환됩니다. Retangular : A : 10, B : 3-35;
열 클래스 : 155C, 180C

유리 섬유 포장 Cu 도체 기술 사양

유리 섬유로 덮인 구리 와이어 또는 유리 파이버 포장 Cu 도체는 전기 도체의 한 유형이며 섬유 유리 층으로 절연됩니다. 이 유형의 단열재는 전기 절연과 기계적 강도의 조합을 제공합니다. 또한 전기 절연, 열 저항 및 기계적 강도가 필요한 변압기, 모터 및 기타 전기 장비를 포함한 다양한 응용 분야에서 일반적으로 사용됩니다. 응용 프로그램의 특정 요구 사항은 단열재 및 건축의 선택을 지시합니다.

섬유 유리로 덮인 구리 와이어의 구조

유리 섬유 단열재 : 구리 도체는 전기 절연을 제공하기 위해 유리 섬유 층으로 덮여 있습니다. 유리 섬유로도 알려진 유리 섬유는 우수한 전기 절연 특성을 제공하는 강력하고 내구성있는 재료입니다. 단락을 방지하고 전류의 안전한 전송을 보장합니다.

에나멜 코팅 (선택 사항) : 경우에 따라 유리 섬유 단열재가 적용되기 전에 구리 도체에 추가 에나멜 코팅이있을 수 있습니다. 이 에나멜 층은 환경 요인에 대한 추가 보호 기능을 제공하며 와이어의 전반적인 내구성을 향상시키는 데 도움이됩니다.

구리 도체 : 와이어의 코어는 전기 응용 분야에서 일반적으로 사용되는 고도 전도성 금속 인 구리로 만들어졌습니다. 구리는 우수한 전기 전도성을 제공하므로 전기 신호를 효율적으로 전송하는 데 적합합니다.

이름 : 플랫 유리 섬유 커버 전기 알루미늄 /구리 와이어
적용 : 중간 및 전기 모터 및 변압기 권선, 계측기 와인딩, 변압기, 통신 장비.
도체 재료 : 구리/알루미늄 유형 : 절연
도체 유형 : 고체 절연 : 유리 섬유, 폴리 에스테르 필름 또는 폴리이 미드 필름
온도 클래스 : 130, 155, 180, 200 ºC 층 : 단일, 이중 또는 사용자 정의
구리 또는 알루미늄 둥근 와이어 직경 : φ1.00-φ6.00mm
평평한 크기 (알루미늄) : A : 0.90-6.30mm B : 2.00-25.00mm 플랫 크기 (구리) : A : 0.80-5.60mm B : 2.00-22.00mm
특성 : 우수한 열 충격, 준수 및 유연성
표준 : IEC, NEMA, GB, JIS, GB/T7672, IEC60317 인증 : SGS, UL, ISO, ROHS

유리 섬유로 덮인 알루미늄/구리 와이어는 고객 요구 사항에 따라, 알루미늄/구리 도체는 비 - 알칼리 유리 섬유의 하나 또는 두 층으로 균일하게 덮여 있으며, 파이브 레터와 구리/구리 사이에 필요한 열전제 코팅에 묶여있는 열전제 코팅에 임명됩니다 (폴리 아미네이션 및 구리).

섬유 유리로 덮인 단열 된 직사각형 평면 알루미늄 와이어의 유리는 직조 테이프 형태로 또는 연속 섬유로 적용될 수 있습니다. 그것은 더 높은 열 안정성, 적절한 전기적 특성 및 광택 후 마모에 대한 저항성을 갖는 코일 윈더를 제공하는 효율적인 단열재로 입증되었습니다. 유리는 기계적 특성을 향상시키기 위해 유전체 강도를 위해 바니시와 결합됩니다.

광섬유 유리 랩핑 도체 (베어 또는 에나멜)는 전기 모터 스티커, 발전기, 특수 변압기 및 고전압 모터의 권선에 매우 적합합니다. 일반적 으로이 단열재는 높은 기계적 강도 및 높은 절연 특성이 필요한 경우 적용될 수 있습니다. 매우 높은 수준의 기계적 및 열 안정성을 나타냅니다.

압출 공정의 전기 알루미늄 와이어는 유리 섬유로 덮인 절연 평면 알루미늄 와이어를 생산하는 데 가장 이상적인 재료입니다.

가장 일반적인 응용 프로그램은 트랙션 모터입니다. 그것은 폴리 에스테르, 폴리 에스테르 이드 또는 에폭시 기반 광택제로 임신 할 때 클래스 F 및 H 단열재에 대해 매우 높은 수준의 기계적 및 열 안정성을 나타냅니다. 더 높은 열 클래스의 경우, 유리 섬유 - 랩핑 도체는 열 클래스 200의 실리콘 기반 수지로 함침 될 수 있습니다.

일반 유형 :
1. 단일 유리 섬유 구리 / 알루미늄 플랫 와이어
단일 유리 및 이중 유리 에나멜로드 둥근 알루미늄 와이어 플랫 알루미늄 와이어 와인딩의 구조는 기본적으로 유리 와이어의 구조와 동일합니다. 이 유형의 와인딩 와이어는 "강화 단열재"이며, 이는 높은 작동 전압 및 높은 신뢰성 요구 사항을 갖는 모터 전기 제품의 권선에 적용됩니다. 예를 들어, 단일 유리 에나멜로드 둥근 구리 와이어는 광산과 같은 심한 작업 환경에서 모터 권선에 사용될 수 있습니다. 래커 "코어"에 대한 130-220의 온도 지수는 130-220 인 온도 지수가 있지만 결합 래커의 최대 온도 저항 지수는 180 이므로이 유형의 와인딩 와이어의 온도 지수는 130, 155 및 180에 불과합니다.

2. 이중 유리 섬유 구리 / 알루미늄 플랫 와이어
이중 유리 필라멘트 코팅 와이어의 경우, 유리 필라멘트 및 폴리 에스테르 필라멘트는 일반적으로 건조 해야하는 연속 권선 코팅을위한 유리 필라멘트 코팅 와이어에 해당하는 특수 페인트를 담그고 코팅하는 데 사용됩니다. 이중 유리 섬유는 양방향 회전으로 두 번 코팅해야합니다. 일반적으로 변압기 및 용접 기계와 같은 대형 전기 기기에 사용됩니다.
이중 유리 필라멘트는 에나멜 과이어의 압력 저항 특성과 유리 필라멘트의 내열 특성을 얻을 수 있도록 에나멜 과이어를 덮을 수 있습니다. 이중 유리 와이어 포장 와이어는 단열재를 위해 유리선 층으로 감싸는 구리 와이어입니다.

3. 유리 섬유 포장 필름 포장 와이어
이 유형의 와인딩 와이어의 절연 구조는 먼저 와이어 위에 필름으로 싸인 다음 단일 또는 이중 유리 섬유로 감습니다. 그것은 필요한 열 등급의 양립 할 수없는 절연 코팅으로 함침되어 유리 섬유, 필름 및 도체 사이에 전체를 형성해야합니다. 이 제품은 비교적 얇은 절연 두께와 높은 견고한 전압 값을 특징으로합니다. 6kV의 작동 전압과 다른 모터 및 전기 제품의 권선을 갖는 높은 - 전압 모터 권선에 특히 적합합니다. 이 제품의 온도 저항 지수는 130, 155 및 180/200입니다. 온도 저항 지수가 130 인 래핑 된 폴리 에스테르 필름, 온도 저항 지수 155 및 180/200 또는 폴리 에스테리 미드 F46 복합 필름 (후자의 와인딩 와이어의 절연 유연성이 전자의 와인 와이어의 절연 유연성)을 갖는 랩핑 된 폴리 에스테리 미드 필름, 필름 두께는 일반적으로 0.05mm입니다. 0.02-50.03mm를 사용하는 경우, 단일 유리 섬유를 첨가하여 공칭 절연 두께가 0.02mm 인 생성물을 만들 수 있습니다. 분해 전압은 2500V 이상이며, 절연 성능은 에나멜 유리 클래드 구리 플랫 와이어의 절연 성능보다 낫습니다.
이 제품은 130, 155, 180 및 200의 전압 파괴 저항 및 온도 저항 등급을 가지고 있습니다. 반응기, 변압기, 모터 또는 기타 유사한 전기 제품의 권선에 널리 사용됩니다.
폴리 에스테르 필름 또는 폴리이 미드 필름은 30%이상 겹쳐 야하며, 두 층의 유리 섬유의 반환은 반대입니다. 클래스 F 와이어는 클래스 F 단열 페인트에 담그고 클래스 H 와이어는 클래스 H 절연 페인트에 담겨 있어야합니다.
155 등급 필름 포장 와이어 (구리 및 알루미늄) : 절연 구조는 하단 폴리 에스테르 필름 플러스 유리 섬유 및 특수 와이어 랩핑 절연 페인트에 의해 형성됩니다 (- 온도 베이킹 및 경화. 단일 와이어 랩핑 와이어와 비교할 때 전기 성능이 뛰어나고 내마모성이 뛰어나고 와이어 포장 와이어의 높은 기계적 강도가 높으며 제품의 환경 보호를 향상시킵니다. 트랜스포머, 변압기, 원자로 및 기타 필드의 우수한 성능을 향상시키는 우수한 권선 형성을 보장합니다.
클래스 180/200 필름 포장 와이어 (구리 및 알루미늄) : 절연 구조는 하단 폴리이 미드 필름과 유리 섬유 및 특수 와이어 랩핑 절연 페인트에 의해 형성됩니다 (- 온도 베이킹 및 경화. 단일 와이어 포장 와이어와 비교하여 제품의 전기 성능 및 온도 저항을 크게 향상시킵니다. 동시에, 와이어 포장선의 내마모성과 높은 기계적 강도가 높으며 제품의 환경 보호를 향상시킵니다. 전기 및 온도 저항 요구 사항이 높은 트랜스포머, 모터, 원자로 등의 분야에서는 우수한 권선 형성을 형성 할 수 있지만, 적응성이 우수한 적응성을 보장하지만, 이는 적응성이 우수합니다.

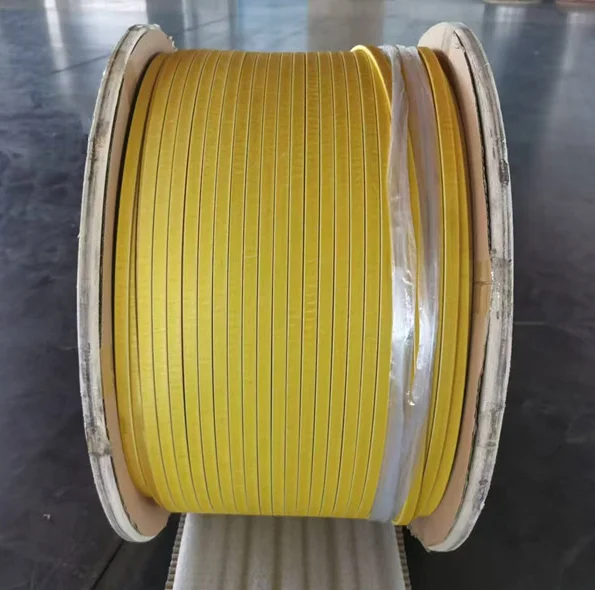

유리 - 섬유 커버 와이어

시험:
