에나멜드 직사각형 알루미늄 와이어
소개
에나멜드 직사각형 알루미늄 와이어는 알루미늄의 경량과 비용을 - 효과의 장점과 평평한 리본 - 모양 및 단열 에나멜 코팅의 이점을 결합한 특수한 유형의 와이어입니다.
Gnee 에나멜 직사각형 알루미늄 와이어 사양
| 이름 | 에나멜드 직사각형 알루미늄 와이어 |
| 지휘자 | 알류미늄 |
| 차원 | 두께 (a) : 0.8-8.0mm; 너비 (b) : 2.0-22mm |
| 열 클래스 | 120 (클래스 E), 180 (클래스 H), 200 (클래스 C), 220 (클래스 C+), 240 (클래스 HC) |
| 절연 두께 : | G1, G2 또는 단일 빌드, 무거운 빌드 |
| 기준 | IEC 60317-16,60317-16/28, MW 36 60317-29 BS6811, MW 18 60317-18, MW 20 60317-47 |
| 자격증 | ul |
| 포장 | 30kg - 150kg Ply-Wood Spool (250*400/ 250*500/ 250*600/ 250*730) |

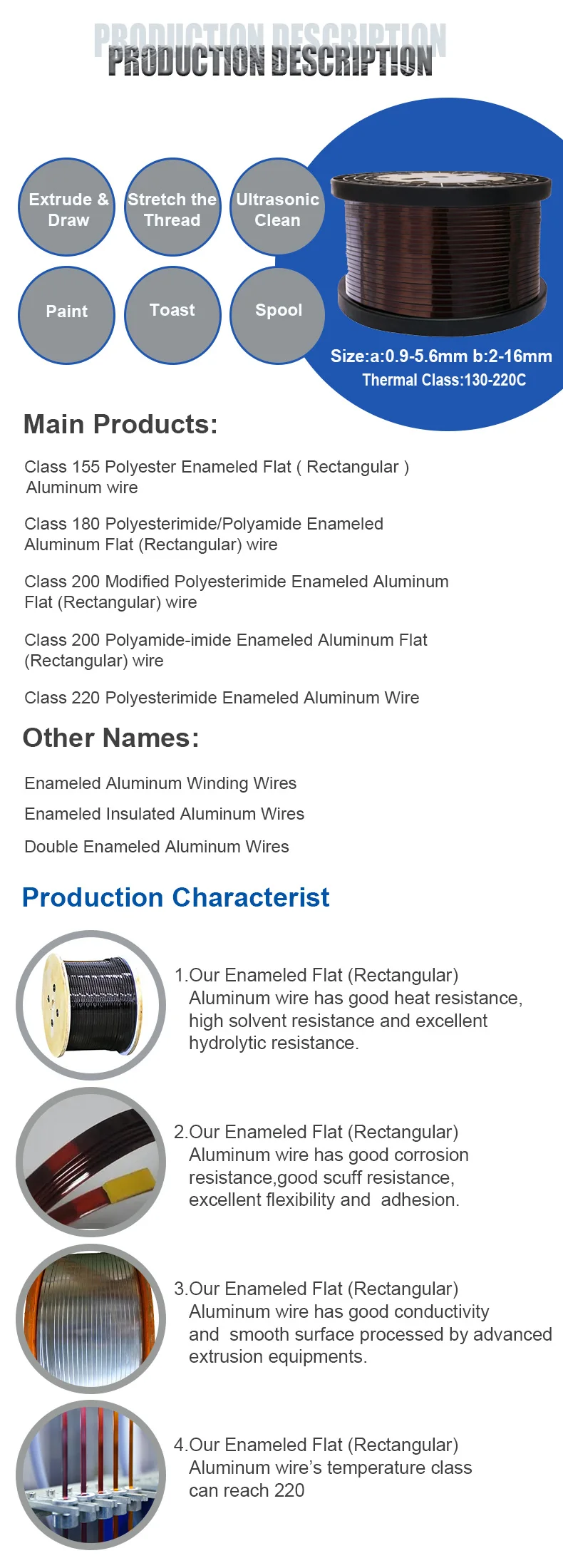

roduct 설명
|
유형 |
폴리 에스테르 |
폴리 우레탄 |
폴리 에스테리 미드 |
폴리 아미드 - Imide |
폴리 아미드 |
|
단열재 |
퓨, QZ |
uew, Qa |
eiw, qzy |
ei/aiw, qzy/xy |
aiw, qxy |
|
온도 |
클래스 B, 130도 |
클래스 F, 155도 |
클래스 H, 180도 |
클래스 C, 200도 |
클래스 C, 220도 |
|
기준 |
IEC 60317, NEMA MW, JIS, ISO |
절연 두께 |
1 학년, 2 |
||
직사각형 알루미늄 자석 와이어의 특징, 절연 및 열 클래스 :
| 열 클래스 | 차원 | 단열재의 유형 | 열 충격 | 속성 |
| 130(B) | 두께 (a) : 0.8-8.0mm; 너비 (b) : 2.0-22mm | 폴리 에스테르 | 150도 | 모양 : 평평한, 직사각형 또는 정사각형 십자가 - 섹션. 재료 : 알루미늄으로 만들어졌으며 구리보다 가볍고 저렴합니다. 단열재 : 전기 절연 및 환경 요인으로부터 보호를 제공하는 에나멜 단열재로 코팅. 열 특성 : 표면적이 더 큰 열전도율 및 열 소산. |
| 155(F) | 변형 된 폴리 에스테르 또는 폴리 에스테리 미드 | 175 학위 | ||
| 180(H) | 폴리 에스테르 또는 폴리 에스테리 미드 | 200도 | ||
| 200(C) | 폴리 에스테르 또는 폴리 에스테리 미드 +폴리 아미 디마이드 | 220 학위 |
사용 및 구조 :
에나멜드 직사각형 알루미늄 와이어 제조 아크 용접 기계에 사용됩니다. 모든 유형의 대형 및 중간 유형의 - 크기의 전기 기계, 드라이 타입 변압기, 오일 타입 변압기, 기기 변압기, 전력 변압기, 발전기, 전기 모터 와인딩, 세척 - 기계, 압축기, 결함 요크 등에 적용 할 수 있습니다.
에나멜 처리 된 알루미늄 와이어 대 에나멜 구리 와이어
에이. 구리 에나멜 와이어와 비교하여 에나멜드 알루미늄 자석 와이어는 와인딩하기가 더 쉽고, 에나멜 알루미늄 와이어의 표면에 고체 필름이있어 장기적으로 좋은 수명을 갖습니다.
비. 알루미늄 필름 층의 좋은 절연 효과로 인해 열 - 저항성 온도는 구리선보다 20도 높을 수 있습니다.
기음. 알루미늄을 사용하면 가장 큰 이점은 구리보다 1/3 가벼우므로 생산 비용을 크게 낮추고, 두 번째는 고체에 쉽게 부착 할 수 있으며, 세 번째는 운영 중화물과 운송을 줄일 수 있다는 것입니다.
에나멜드 직사각형 알루미늄 와이어 대에나멜 둥근 알루미늄 와이어
모양 : 평평한 대 둥근.
표면적 : 플랫 와이어는 단위 부피당 표면적이 더 많습니다.
포장 효율 : 플랫 와이어를보다 밀도로 포장 할 수 있습니다.
열 소산 : 표면적이 더 큰 평평한 와이어에서 더 좋습니다.
저항 : 플랫 와이어는 일반적으로 단위 부피당 저항이 낮습니다.
유연성 : 라운드 와이어는 더 유연하고 처리하기 쉽습니다.
견적을 받으십시오
에나멜 플랫 와이어 (코퍼/알루미늄)
에나멜드 플랫 와이어는 120도 /pvf - 폴리 비닐 아세탈, B130도 /f155 /h180도 /uew {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} /pew - 폴리 에스테르, h180도 /eiw - 폴리 에스테르 - imide, seiw - 납부성 폴리 에스테르 - imide, c200도 /ei /aiw - 폴리 아미데이드 /폴리 에스테이미드 / /aiw - 폴리 아미드 이미 미드, C240도 /piw - 폴리 이미드 .enameled 와이어는 변압기, 발전기, 모터, 반응기 및 기타 많은 전기 장비 와인딩 코일에 널리 사용됩니다.
에나멜 둥근 와이어에는 3 개의 등급의 절연 두께가 있습니다 : 등급 1,2.
크기 범위
좁은 측면 크기 : 0.2mm-5.6mm
넓은 사이드 크기 : 3mm-16mm
폭과 두께의 권장 비율 : 1.5< a/b< 7.5
문의하십시오 : 사양이 위 범위에 있지 않은 경우.
|
격리 두께 등급 |
절연 두께 (MM) |
||
|
최소 |
표준 |
맥스. |
|
|
1 |
0.06 |
0.085 |
0.11 |
|
2 |
0.12 |
0.145 |
0.17 |
|
이름 |
에나멜 직사각형 와이어 (구리/알루미늄) |
|
크기 범위 |
좁은 측면 크기 : 0.2mm-5.6mmwide 사이드 크기 : 3mm-16mm 권장 폭과 두께의 비율 : 1.5 커스텀즈 사용 가능 |
|
열 클래스 (학위) |
120 (클래스 E); 130 (클래스 B), 155 (클래스 F), 180 (클래스 H); 200 (클래스 C); 220 (클래스 C+); 240 (클래스 HC) |
|
단열재 |
e120도 /pvf - 폴리 비닐 아세탈 B130도 /f155 /H180도 /uew - 폴리 우레탄 |
|
절연 두께 |
1,2 학년 |
|
자격증 |
UL, ISO, CE, SGS, REACH, ROHS |
|
기준 |
IEC, NEMA, GB, JIS |
|
패키지 |
플라스틱 스풀과 목재 스풀, 사용 가능합니다 |
