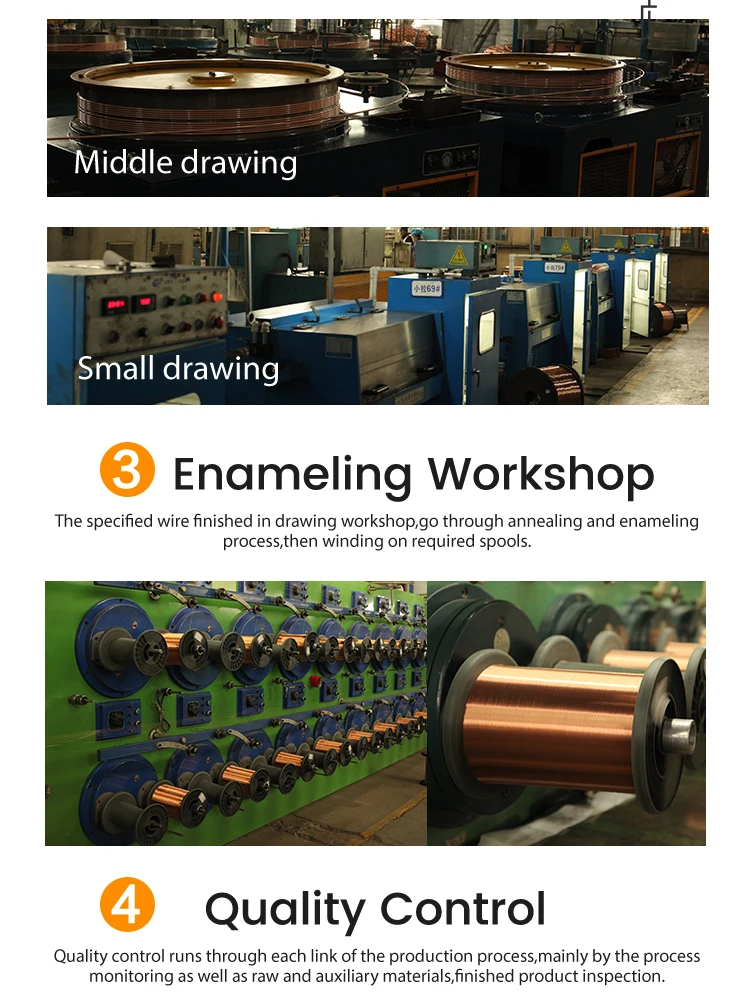

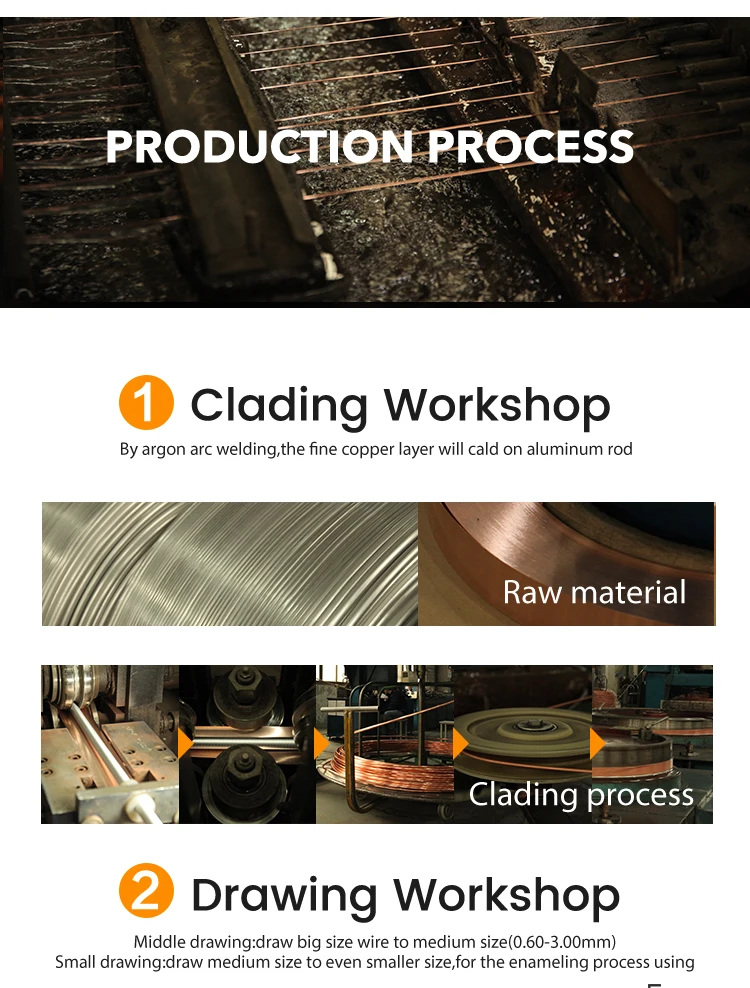

에나멜 둥근 알루미늄 와이어

에나멜 둥근 알루미늄 와이어는 에나멜 절연 층으로 코팅 된 알루미늄 도체로 구성된 자석 와이어의 한 유형입니다.

에나멜 둥근 알루미늄 와이어 구조

변압기 에나멜 둥근 알루미늄 와이어의 직경

이름	에나멜 둥근 알루미늄 와이어
지휘자	알류미늄
차원	직경 : 0.16-9.2mm
열 클래스	120 (클래스 E), 180 (클래스 H), 200 (클래스 C), 220 (클래스 C+), 240 (클래스 HC)
절연 두께 :	G1; G2 또는 단일 빌드; 무거운 빌드
기준	IEC 60317-16,60317-16/28, MW 36 60317-29 BS6811, MW 18 60317-18, MW 20 60317-47
자격증	ul
포장	30kg - 150kg Ply-Wood Spool (250*400/ 250*500/ 250*600/ 250*730)



단열재 건물 : 단일 & 헤비/더블 코팅

절연 재료는 IEC 표준에 따라 절연 클래스로 세분화되어 와인딩의 어느 시점에서도 초과해서는 안되는 해당 최대 작업 온도를 보여줍니다.



에나멜 둥근 알루미늄 와이어 도체 지경 직경/얇은 페인트 필름 (레벨 1)/두꺼운 페인트 필름 (레벨 2)/

최소 분해 전압/최대 도체 저항/최소 신장률 세부 사항

위의 표는 인식 된 단열재 분류를 요약합니다.

IEC에 따른 절연 분류
수업	온도
	도	학위 f
E	120	248
B	130	266
F	155	311
H	180	356
C	200	392
C+	220	428



특징

우수한 굽힘 속성
에나멜의 높은 유연성
마모에 대한 좋은 저항
높은 기계적 특성
더 높은 열 속성
냉매와 프레온에 대한 저항성
지속적으로 고온 및 기계적 스트레스를받는 권선에 적합합니다.
좋은 화학 저항
뛰어난 기계적 및 화학 특성



에나멜 둥근 알루미늄 와이어의 표준 및 단열재

열 클래스	절연 유형	NEMA 표준 (MW1000)	IEC 표준	연방 사양 (JW1177)
105 학위	일반 에나멜	없음	없음	없음
	Formvar	MW 15 (RD) MW 18 (SQ & rect)	60317-1 (RD) 60317-17 (SQ & rect)	JW 1177/ 14 (RD) JW1177/ 16 (SQ & rect)
	Formvar Bondable	MW19	60317-5	JW 1177/6
130도	폴리 우레탄 나일론 본드 - 130	없음	없음	없음
155 학위	폴리 우레탄 - 155	MW79	60317-20	JW1177/ 41
	폴리 우레탄 나일론 - 155	MW80	60317-21	JW1177/42
	폴리 우레탄 결합 가능 - 155 폴리 우레탄 나일론 본드 - 155	MW131 MW 136	60317-35 없음	없음 없음
	Dacron Glass - 155	MW 45 (RD) MW 46 (SQ & RECT)	없음 (RD) 60317-60 (SQ & RECT)	JW 1177/ 20 (RD) JW1177/ 25 (SQ & rect)
180도	폴리 우레탄 - 180	MW82	60317-51	없음
	폴리 우레탄 나일론 - 180	MW83	60317-55	없음
	폴리 에스테르 - imide	MW30	60317-8	JW 1177/ 12
	폴리 에스테르 - 나일론	MW76	60317-22	JW 1177/38
	납땜 가능한 폴리 에스테르	MW77	60317-23	JW 1177/39
	납땜 가능한 폴리 에스테르 나일론	MW78	없음	JW 1177/ 40
	폴리 우레탄 결합 가능 - 180 폴리 우레탄 나일론 본드 - 180	MW132 MW137	없음 없음	없음 없음
	폴리 우레탄 나일론 본드 - 180	MW137	없음	없음
	폴리 에스테르 - imide bondable 폴리 에스테르 - amide - imide bondable 납땜 가능한 폴리 에스테르 본드	없음 60317-37 없음	MW 102 60317-38 없음	없음 60317-36 없음
	Dacron Glass High Temp	MW 51 (RD) MW 53 (SQ & rect)	없음 (RD) 60317-61 (SQ & RECT)	JW 1177/ 32 (RD) JW1177/ 34 (SQ & RECT)
200도	폴리 에스테르 - 200	MW74	60317-42	JW 1177/43
	폴리 에스테르 A/I 탑 코트	MW 35 (RD) MW 36 (SQ & RECT)	60317-13 (RD) 60317-29 (SQ & rect)	JW 1177/ 14 (RD) JW1177/ 13 (SQ & rect)
	폴리 에스테르 A/I 폴리 아미드 이미 미드	MW73	60317-13	없음
240도	폴리이 미드 - ML	MW 16 (RD) MW 20 (SQ & RECT)	60317- 46 (rd) 60317- 47 (sq & rect)	JW 1177115 (RD) JW1177/ 18 (SQ & rect)

애플리케이션

변압기 : 특히 비용 및 무게 절약이 중요한 유통 시스템 전원 변압기에 사용됩니다.
전기 모터 : 모터 권선, 특히 알루미늄의 중량 감소가 성능을 향상시킬 수있는 응용 분야에서 사용됩니다.
인덕터 및 코일 : 전자 회로에 인덕터 및 다양한 유형의 코일에 사용됩니다.
발전기 : 기계적 에너지를 전기 에너지로 변환하기 위해 발전기 권선에 사용됩니다.



장점

비용 - 효과적입니다: 구리에 비해 재료 비용이 낮습니다.
가벼운 중량: 처리 및 설치가 쉽고 완제품의 전반적인 무게를 줄입니다.
좋은 열 성능: 에나멜 코팅은 우수한 내열성을 제공합니다.



설치 및 취급

굴곡

고르고 단단한 와인딩: 간격을 피하고 일관된 성능을 보장하기 위해 와이어를 골고리고 단단히 감기 위해주의를 기울여야합니다.

장력 제어: 와이어가 파손되는 것을 방지하기 위해 와인딩 중에 적절한 장력을 유지하십시오.

사이

제거 단열재: 에나멜 코팅을 연결되는 끝에서 조심스럽게 벗겨냅니다.

특수 커넥터: 알루미늄을 위해 설계된 커넥터를 사용하여 안정적인 전기 및 기계적 연결을 보장합니다.

anti - 산화 측정: 부식을 방지하기 위해 연결 지점에 anti - 산화 화합물을 적용하십시오.



기계적 취급

꼬임과 굽힘을 피하십시오: 와이어를 조심스럽게 처리하여 에나멜 코팅과 와이어 자체를 손상시킬 수있는 꼬임과 날카로운 굽힘을 피하십시오.



라운드 와이어 직경 : 0.2mm-5.00mm (4AWG-32AWG/6SWG-35SWG) 마그네틱 와이어 SWG
